| 개요
- 국내 스위치 시스템 제작 전문업체와 협업하여 자체 제작 및 ODM/OEM 방식으로 생산되는 제품들로서, ㈜제이스의 엄격한 품질관리와 보증이 제공됩니다.
| RF Switch
- • 고주파 신호경로를 소프트웨어를 이용하여 자동으로 신호결선을 변경하는 장비입니다.
- • 다수의 측정장비와 측정시료를 한번에 자동으로 측정이 가능하도록 구성이 가능합니다.
- • 사용자의 요구사항에 맞춰서 구현이 가능합니다.
- • 지원가능 스위치 포트 : 2~52 port
- • 주파수 : DC~26 GHz
- • 입/출력포트 : SMA, Type-N등

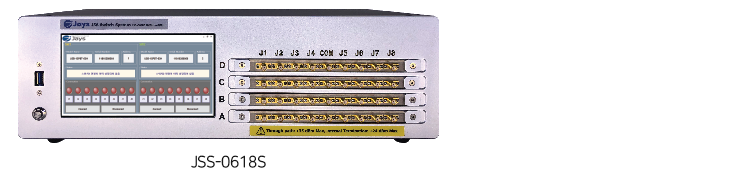

| 독립형 RF Switch System
Windows10 기반의 제어용 GUI 가 탑재된 독립형 스위치 시스템
| 사양 |
| Frequency Range |
10 MHz to 6 GHz |
| No. of channel |
Max. 32 Ch (1x8 Module 4EA) |
| VSWR |
1.45:1 Maximum |
| RF Power @ into termination |
+24 dBm |
| RF Power @ Through path |
+30 dBm ( 10 MHz ~ 40 MHz ) / +35 dBm (40 MHz ~ 6GHz) |
| RF Connector |
SMA Female |

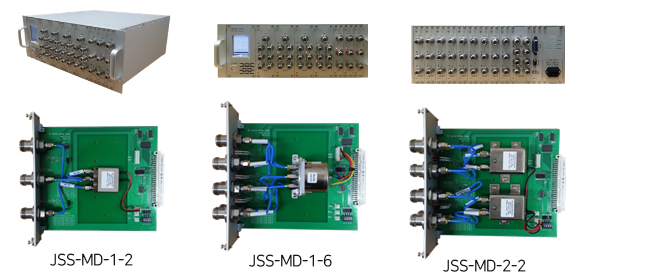

| Modular RF Switch System
사용자의 필요에 따라서 최대 52채널의 자유로운 채널 구성이 가능한 Module형 Switch System
| 사양 |
| Frequency Range |
DC to 18 GHz |
| No. of channel |
Max. 52 Ch (모듈형태로 구성) |
| RF Switch Configuration(Default) |
SPDT 12, SD6T 4, DPDT 2 |
| Slot Qty. |
Max. 22 Slot |
| RF Connector |
Type-N(F) |

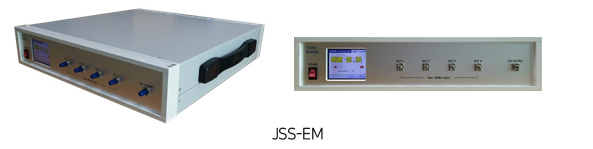

| Electro Mechanical RF Switch System
High Power의 장점을 갖는 Electro Mechanical 스위치 시스템
| 사양 |
| Frequency Range |
DC to 40GHz |
| No. of channel |
4 ~ 8 Ch |
| VSWR |
1.7:1 maximum |
| Max. RF Input Power |
+30 dBm (1Watt) |
| RF Connector |
2.92mm Female |

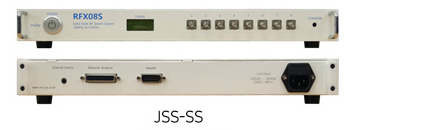

| Solid State RF Switch System
빠른 속도와 높은 빈도의 스위칭에 적합한 스위치 시스템
| 사양 |
| Frequency Range |
20 MHz to 40 GHz |
| No. of channel |
8 Ch |
| VSWR |
1.5:1 maximum |
| Max. RF Input Power |
+20 dBm (20 MHz ~ 100 MHz) / +30 dBm (100 MHz ~ 4300 MHz) |
| RF Connector |
SMA Female |
| Switching Speed |
15 us (after command is received and processed) |
