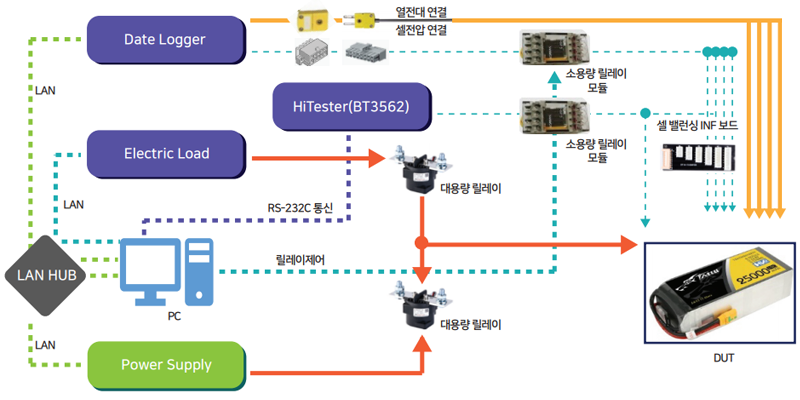

Battery Cell Balancing & Test System J-BCBT2000 Series
| 구성내용 | 사양 | |
| 충/방전 용량 | 최대 5 kW | |
| 동작 형태 | 자동 / 수동 | |
| 고출력 범위 | Voltage | Max. 200 V / 정밀도(±200 mV 이하) |
| Current | Max. 70 A / 정밀도(±140 mA 이하) | |
| 저출력 범위 | Voltage | Max. 32 V / 정밀도(±0.05 % + 2 mV 이하) |
| Current | Max. 10 A / 정밀도(±0.1 % + 5 mA) | |
| 방전 타입 | 5 kW 전자로드 / 정밀도 - CC Mode : ±0.1 % ± 96.0 mA - CV Mode : ±0.05 % ± 30.0 mV |
|
| 최대 관리 셀 수 | 최대 24 셀 | |
| Main Controller | 산업용 Windows 10 (64 Bit), PC, PLC | |
| Display | 22” Touch | |
| UPS | 30분 이상 유지 | |
| 통신 | IEEE802.3(LAN), TCP/IP, CAN, RS-485, RS-232C | |
| 센서류 | 온도/습도/연기 감지기 | |
| 동작 온도 범위 | 10 ~ 40 ℃ | |
| 입력 전원 | 380 V / 3상 | |
| 기능 검사 항목 | 기능설명 |
| 특정 셀 밸런싱 | 1) 연결된 배터리 셀별 전압을 읽어 언밸런싱 셀을 특정함 2) 특정된 셀을 충/방전하여 평균 전압에 맞춤 - 충전은 파워서플라이를 이용하여 CC/CV 모드로 진행하며, 일정 전류 이하 시 멈춤 - 방전은 전자로드를 이용하여 CC 모드로 진행하며, 필요에 따라 전류를 일정 비율로 낮추며 진행 3) 밸런싱 완료 후 배터리 셀별 전압을 읽어 결과 값으로 성적서 기록 |
| 전체 셀 밸런싱 | 1) 연결된 배터리 셀을 순차적으로 일정 전압까지 방전 진행 - 방전은 전자로드로이용하여 CC 모드로 진행하며, 필요에 따라 전류를 일정 비율로 낮추며 진행 2) 방전 진행 후 내부 안정을 위해 Rest Time 대기 3) 연결된 배터리 셀을 출하 전압 기준까지 충전 진행 - 충전은 파워서플라이를 이용하여 CC/CV 모드로 진행하며, 일정 전류 이하 시 멈춤 |
