| 개요

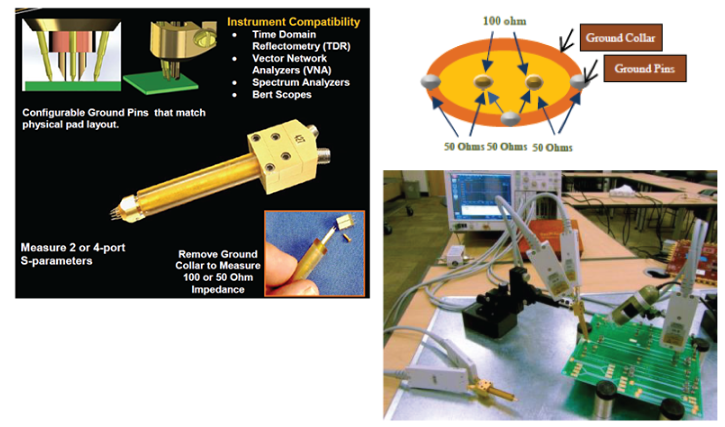

| 고대역 RF/디지털 신호의 측정에 최적화된 TDR/VNA용 프로브

| Impedance Between Pins

| 안정적이고 정확한 측정을 위해 필요한 Simple Positioner과 프로브 구성표

DESCRIPTION	MODEL	MAKER	SPECIFICATION	Q'ty
2 of 40 GHz Gigaprobe set	DVT40-1 MM	DVT Solutions	2 of 40 GHz Gigaprobe set with diamond tips and Acc kit (Cable 별도)	1
1 mm pitch Ground Collar	DVT40-GC-1 MM-L	DVT Solutions	1 mm pitch Ground Collar with 3 spring loaded ground probes	2
Replacement Pogo Pins	DVT-PP-12 mm	DVT Solutions	Replacement Pogo Pins Qty:20 with 12 mm length .193	1
Cable	0K0CQ0CP0360	Gore	40 GHz, 2.92mm male to 292 mm female, 36 inch	4
Probing Solution	DVT-SM Holder	DVT Solutions	Stackable Magnetic PCB Holder	4
Probing Solution	DVT-FP60	DVT Solutions	Rigid arm probe manipulator with XYZ pitch 40 TPI controls & magnetic base.	2
Camera System	DVT-CS-4	DVT Solutions	Camera System used for accurate placing of probe tips on a testpads.	2

| 이미지

| 블록 다이어그램

| 응용 분야

| 주요 기능

기능 검사 항목	기능설명
내전압 검사	5 kV를 인가 후 누설전류 검사를 통하여 조립 상태의 안전성 검사
절연저항 검사	500 V를 인가 후 제품 조립 상태의 절연 안전성 검사
OCV 검사	배터리 팩/모듈의 OCV 검사로 팩간 결선 상태 확인
AC-IR	배터리 내부저항 검사를 통하여 배터리의 상태를 파악
상태 모니터링	BMS와 CAN 통신을 통하여 배터리 내부의 데이터를 지속적으로 수집 및 상태 체크하여 이를 MES에 전송
소모전류 검사	컨트롤러 동작의 소모전류 검사
셀 전압 및 온도 모니터링	충/방전 중 배터리의 셀 전압 및 온도 레벨을 BMS를 통해서 데이터 수집하여 이상 유무를 판단하여, 상태 이상시 충/방전 중지 및 상태를 MES에 보고
자동 충/방전 스케줄러	Max. 1000 V / 0.1 Ω 이하
