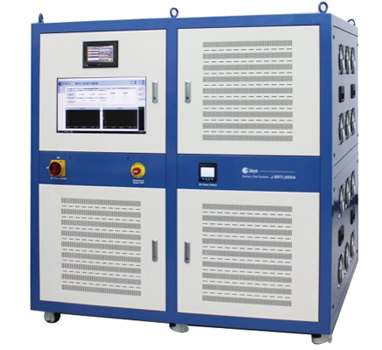

Multi Channel Battery Test System J-BRTM5000A
| 사양 | ||
| 구성 | 동작형태 | Auto / Manual |
| 입력 전원 | 3상 380 V, 220 V | |
| Main Controller | 산업용 PC, PLC | |
| Display | 22” 모니터, 7인치 HMI | |
| 동작온도 | 0 ~ 40°C | |
| 안전센서 | 온도, 습도, 연기 | |
| 통신 | TCP/IP, CAN, RS-485, RS-232C, SMBus | |
| 경광등 | 3색 Tower Lamp | |
| Dimension(W*D*H) mm | 1800 x 1800 x 900 | |
| Capacitance | 충전 용량 | 500 V/20 A (10 kW) |
| 방전 용량 | 300 V/300 A (10 kW) | |
| 채널 | 기본 : 6 Ch (Max : 12 Ch) | |
| 동시 충전 채널당 용량 | 30 V/20 A (600 W) | |
| 동시 방전 채널당 용량 | 30 V/20 A (Max : 30 V/100 A, 5C 방전) | |
| 1채널만 사용 충전 Max. | 500 V/20 A | |
| 1채널만 사용 방전 Max. | 300 V/100 A | |
| Resolution | Voltage | ±100 mV (예정) |
| Current | ±100 mA (예정) | |
| 기본 기능 검사 | |
| 충전 | - 파워서플라이를 이용하여 배터리 충전 시험을 할 수 있음 (모드 : CC-CV, 1채널만 사용 시) - 전류 또는 전압 값의 범위를 정하여 판정 결과를 알 수 있음 - 충전 곡선, 전류, 전압 그래프를 확인 가능 |
| 방전 | - 전자 로드를 이용하여 배터리 방전 시험을 할 수 있음 (모드 : CC, CV, CP, 1채널만 사용 시) - 전류 또는 전압 값의 범위를 정하여 판정 결과를 알 수 있음 - 방전 곡선, 전류, 전압 그래프를 확인 가능 |
| Serial 충전 | - 선택한 채널의 배터리 팩들을 동시에 충전하는 기능 (모드 : CC) - 먼저 설정한 전압값에 도달한 배터리 팩은 패스상에서 제외시키고 다시 충전 시험한다. - 모든 팩이 설정한 값에 도달하면 시험 종료 - 충전 곡선, 전류, 전압 그래프를 확인 가능 |
| Serial 방전 | - 선택한 채널의 배터리 팩들을 동시에 방전하는 기능 (모드 : CC) - 먼저 설정한 전압값에 도달한 배터리 팩은 패스상에서 제외시키고 다시 방전 시험한다. - 모든 팩이 설정한 값에 도달하면 시험 종료 - 방전 곡선, 전류, 전압 그래프를 확인 가능 |
| 스케줄링 검사 | - Charge, Discharge, Rest, SerialCharge, SerialDisCharge, DC-IR, AC-IR 항목으로 스케줄링하여 유저의 목적에 맞게 검사 - Rest : 충, 방전 이후 배터리에 안정화 시간 - 스케줄 반복 횟수 및 채널별 다른 스케줄 적용 가능 |
